工厂车间布局规划对一个企业来说至关重要，今日小旺就给大家分享道路转弯半径怎么设计才好？

　　

　　汽车库内汽车的最小转弯半径：

　　最小转弯半径（ｍ）

　　微型车4.50

　　小型车6.00

　　车型最小转弯半径（m）

　　轻型车6.50～8.00

　　中型车8.00～10.00

　　8.00～10.00

　　10.50～12.00

　　铰接车

　　10.50～12.50

　　

　　城市道路转弯半径规定：

　　城市道路交叉口转弯半径（按道路红线计）按下列标准控制：

　　主干道：20米～30米；

　　次干道：15米～20米；

　　非主次道路：10米～20米。

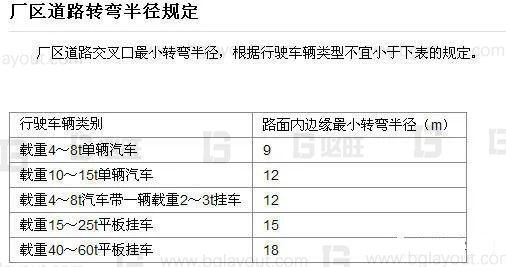

　　厂区道路转弯半径规定

　　厂区道路交叉口最小转弯半径，根据行驶车辆类型不宜小于下表的规定：

　　

　　10.1.7机动车出入口距城市道路交叉口、桥隧坡道起止线应大于50米。

　　10.1.8居住区道路红线转弯半径不得小于6米，工业区不小于9米，有消防功能的道路，最小转弯半径为12米。大型消防车转弯半径需要12.0米，转弯半径指的是车辆的前轮外侧，道路内缘圆弧半径均比转弯半径小，精确计算为：r2=(r12-l2)1/2-((b+h)/2)+y，但一般粗略的计算可以近似为：道路内缘圆弧半径＝转弯半径-车宽-安全距离。(消防车宽2.5m，安全距离0.25m)所以大型消防车道内缘圆弧半径取9.0米左右是安全的。汽车库规范2.0.2汽车最小转弯半径(Minimumturn radius of car)

　　汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

　　建规6.0.10.1普通消防车的转弯半径为9m，登高车的转弯半径为12m，一些特种车辆的转弯半径为16～20m。

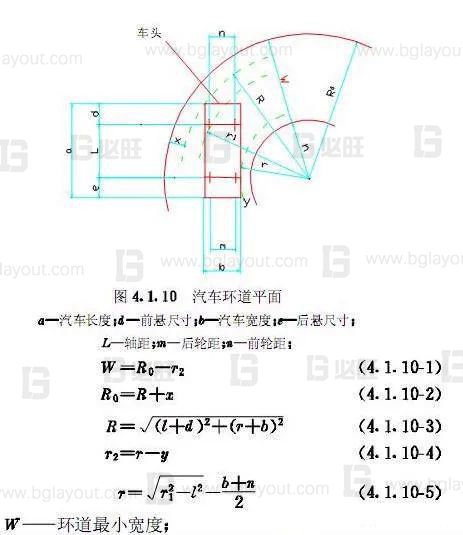

　　所以，消防车道转弯半径＝普通消防车的转弯半径9m－3m(2.5+0.25)＝6m作图：

　　

　　R1——汽车最小转弯半径；

　　R0——环道外半径；

　　R——汽车环行外半径；

　　r2——环道内半径；

　　R——汽车环行内半径；

　　X——汽车环行时最外点至环道外边距离，宜等于或大于250mm；

　　Y——汽车环行时最内点至环道内边距离，宜等于或大于250mm。
